Как сделать токарный и фрезерный станок из стиральной машины

Любителям мастерить не обойтись без оборудования для точной и быстрой обработки деревянных изделий. Стоит оно дорого, а обратиться в мастерскую не всегда удается. Поэтому расскажем, как можно сделать токарный станок из стиральной машины своими руками.

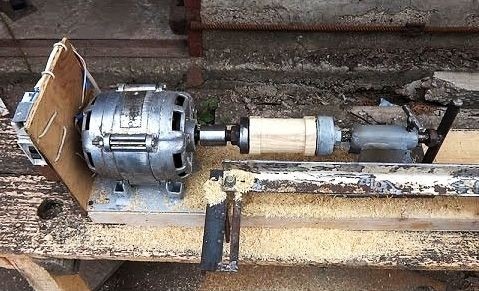

Устройство и принцип действия

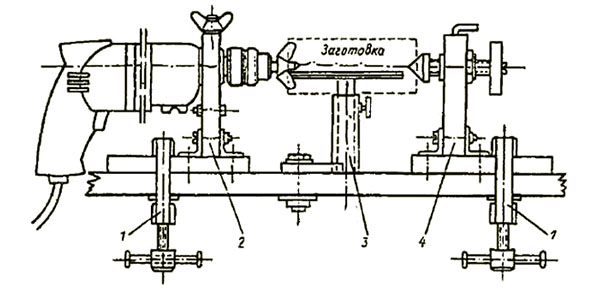

Перед созданием самоделки из мотора стиральной машинки надо составить простой чертеж с учетом имеющихся узлов. Их тоже легко изготовить собственноручно.

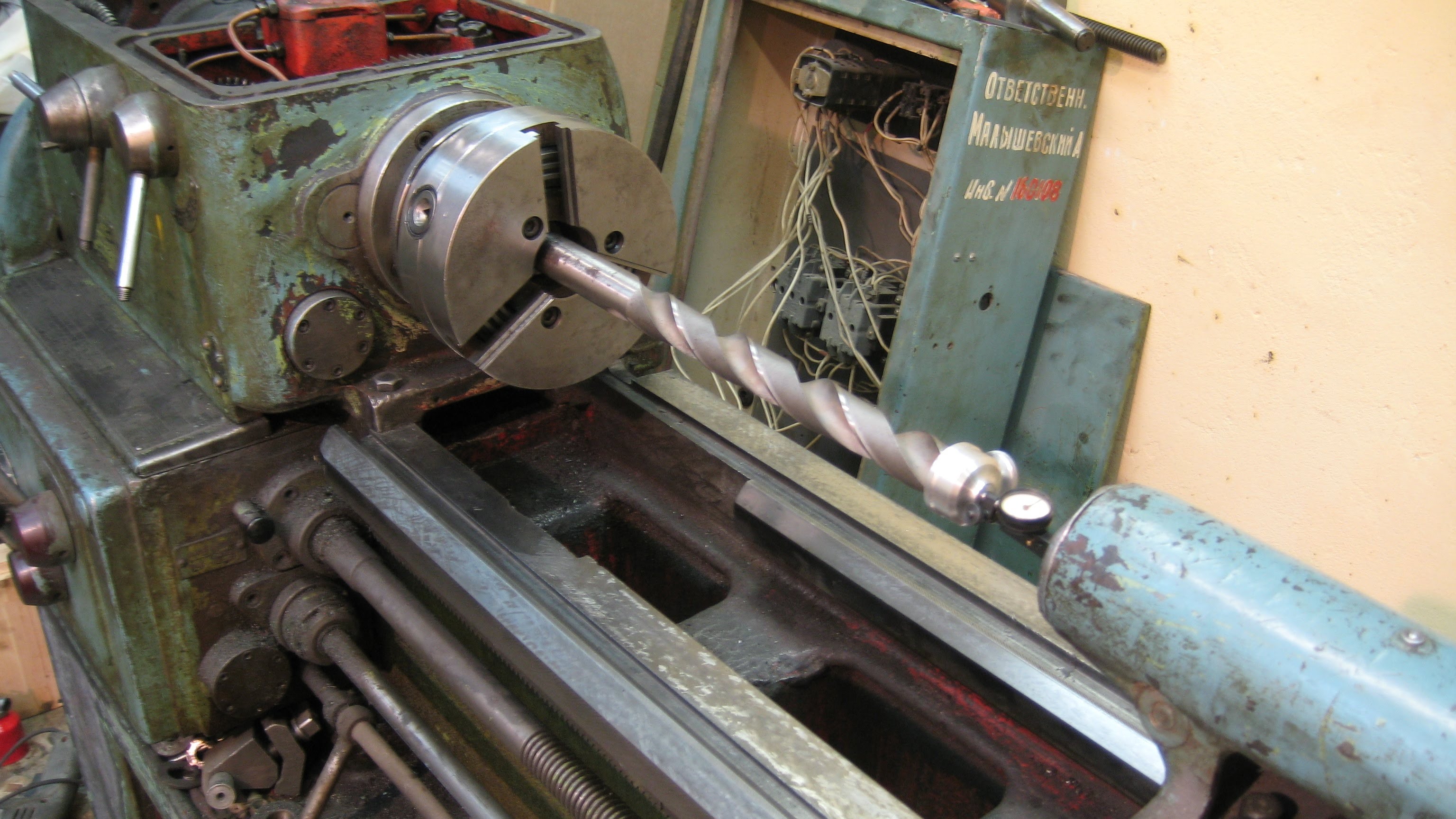

В нашем самодельном агрегате режущим элементом будет ручной фрезер. Это уменьшит нагрузку на электродвигатель.

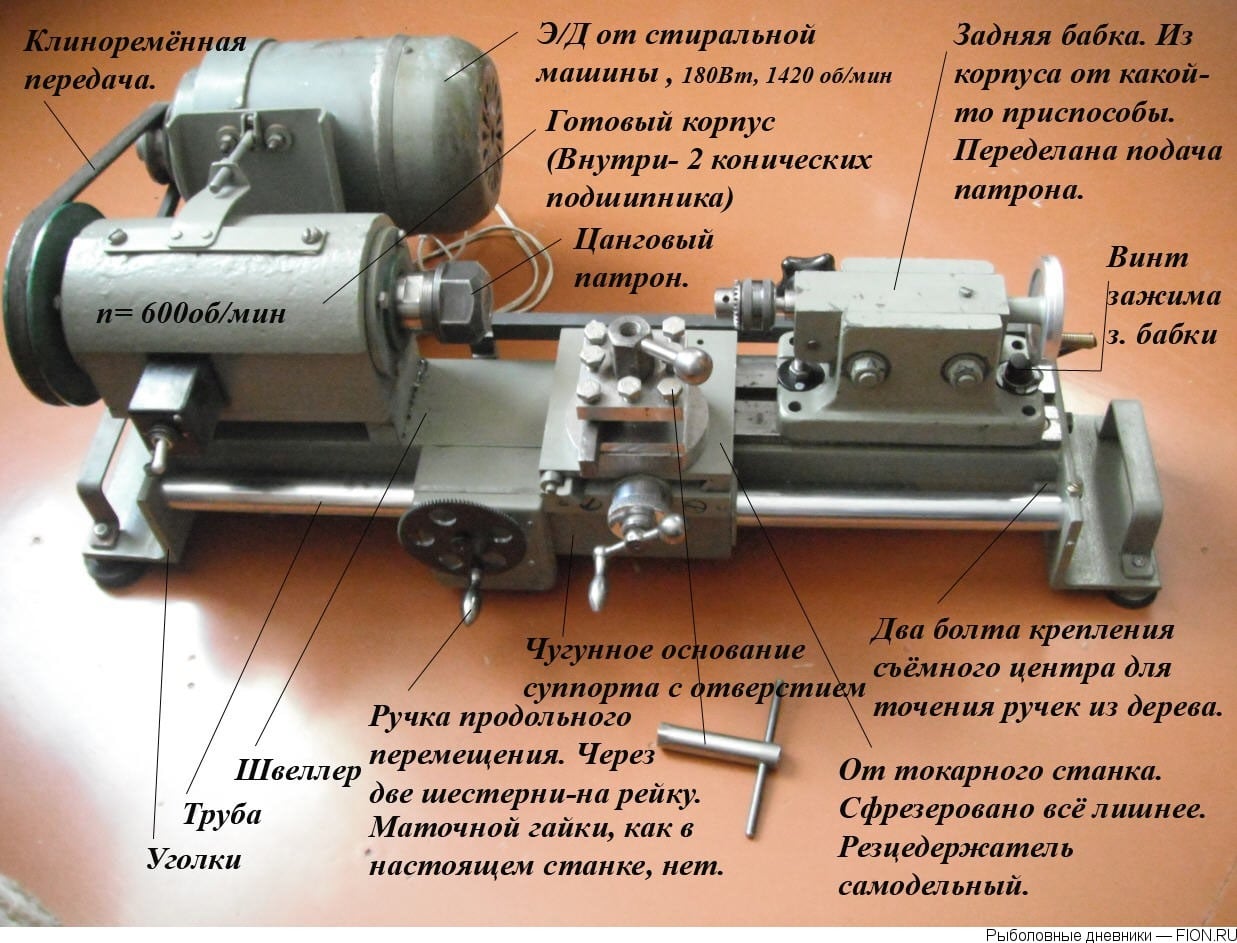

На неподвижной передней части монтируются мотор и центр передачи вращения обрабатываемой заготовки. Смещающаяся задняя бабка фиксирует деталь.

Приводом будет двигатель мощностью более 250 ватт из стиральной машины-автомата с ременной передачей. Чтобы достичь большего числа оборотов, ставится диск с малым диаметром на вале. Это позволит довести их до 3 000, что достаточно для работы с довольно большими заготовками.

Важно! Чтобы избежать вибрации, ведущий и ведомый узлы нужно размещать на одной оси, с тщательной центровкой.

На решетчатой прочной деревянной раме-станине неподвижно крепится передняя бабка, а задняя должна перемещаться.

Теперь перейдем к работе по созданию станка.

Изготавливаем узлы

Корпус передней бабки делается из сваренных под прямым углом фрагментов порезанного швеллера 140. В окончательном виде он должен иметь габариты 30х26,5 см. На меньшей стороне высверливается разъем под подшипники, которые на паронитовой прокладке винтами фиксируются к основе. Их можно, удалив сальники, взять из стиральной машинки для насадки на вал. Для надежности крепления к задней части двигателя в швеллере делается основа. На шкив 7,0 см в сечении натягивается многоклинный ремень.

Для задней бабки понадобятся два обрезка того же швеллера, соединенные в четырех местах металлическими полосками. Внизу привариваются две перегородки, на которых размещаются втулки 1,4х2,0 см: одна — на сварке, вторая — на винтах.

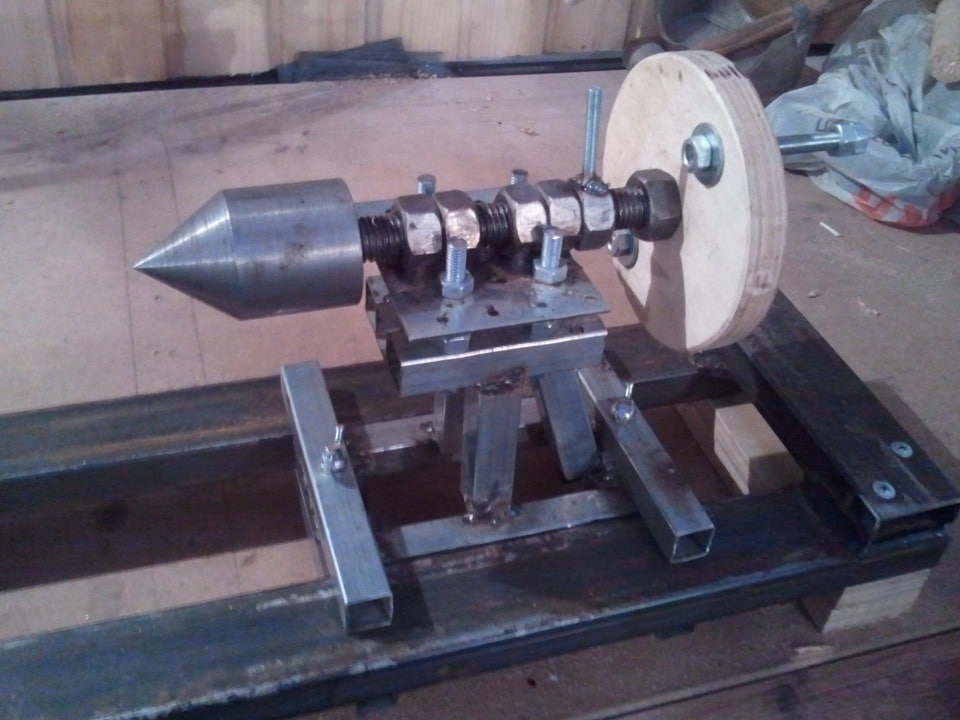

Вал соответствующего их размеру диаметра смещается на 0,2 см и при оборотах должен подниматься и опускаться. Чтобы фиксировать положение, он при движении должен иметь зазор в 0,4 см.

К соединенным сваркой трубкам, около 4,0 см длиной и чуть более 2,0 см в диаметре, привариваются болты М12.

К выходящему концу вала крепится ручка. Болтами на пластине необходимо зафиксировать устройство на опоре. Для быстрой перенастройки оно должно опускаться и перемещаться на платформе.

Пиноль из фрагмента квадратной трубы 3,0х3,0 см обтачивается на один миллиметр. Один край зажимается гайкой М12, а второй — стержнем 1,2 см. На последний напрессовываются три подшипника. Коробка из той же трубы с одной стороны закрыта, за исключением окошка в центре. На другой делается надрез с наваренной гайкой. Крепление пиноли осуществляется продетым в ее ушко болтом.

На шпильку наносится резьба М12 и М8 на концах. На меньший прикручивается и законтрагаивается маховик. С помощью двух уголков конструкция прикрепляется к подвижной части агрегата. Она настраивается так, чтобы оси ее вращения и шпинделя точно совпадали.

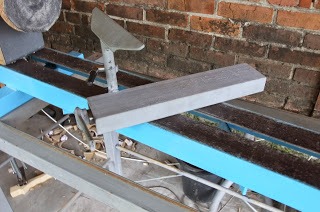

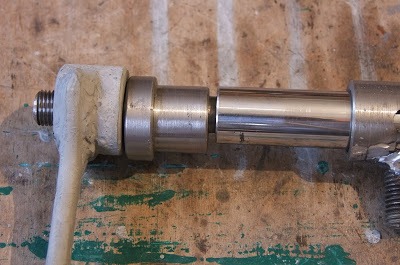

Подручник обеспечивает безопасность и удобство эксплуатации всего аппарата. Поэтому крепить его необходимо зажимом-эксцентриком. Для него используются две втулки сечением 26 мм с бортиками и отверстиями в 1,4 и 1,0 см. Они должны иметь возможность люфтить на 0,2 см от главной оси.

В штоке от амортизатора для фиксации втулок с более толстого края высверлите отверстия и нарежьте резьбу для винтов. Из трубы чуть большего чем шток диаметра приварите металлический прутик на М12.

Коробка изготавливается из швеллера 8,0х4,0 см с наваренными перегородками. В них делаются отверстия, в которые привариваются втулки диаметром 2,65 см и 1,9 см длины. Для свободного вращения штока нужно оставить люфт.

На надрезанных концах отрезка трубы наварите по гайке и втулке и приварите его к штоку. Подвижный болт будет прижимать подручник.

Пусковое устройство снимите с используемого двигателя и подключите по указанной схеме, установив и регулятор скорости.

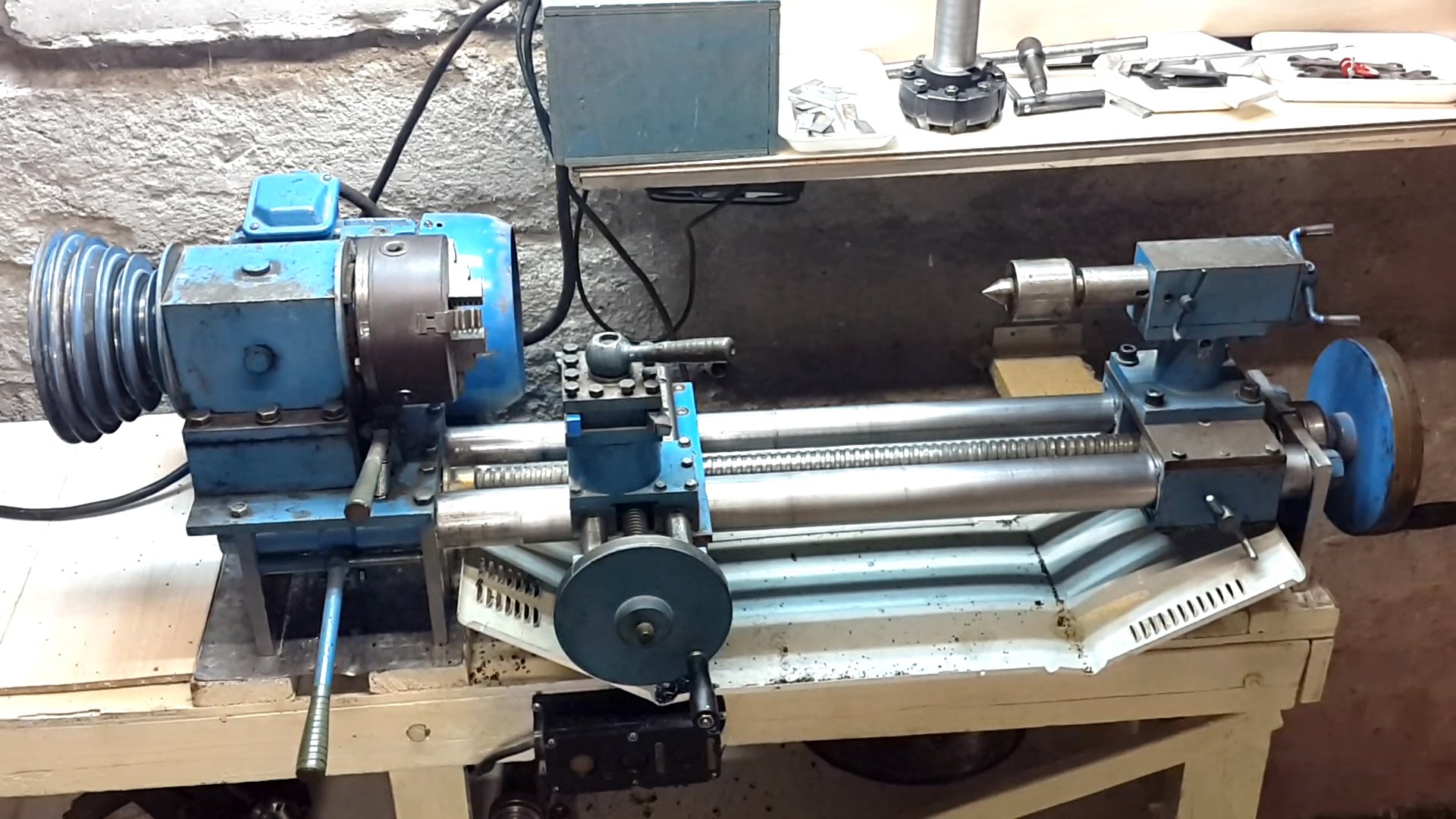

В целях безопасности из подходящего материала сделайте кожух на приводе.

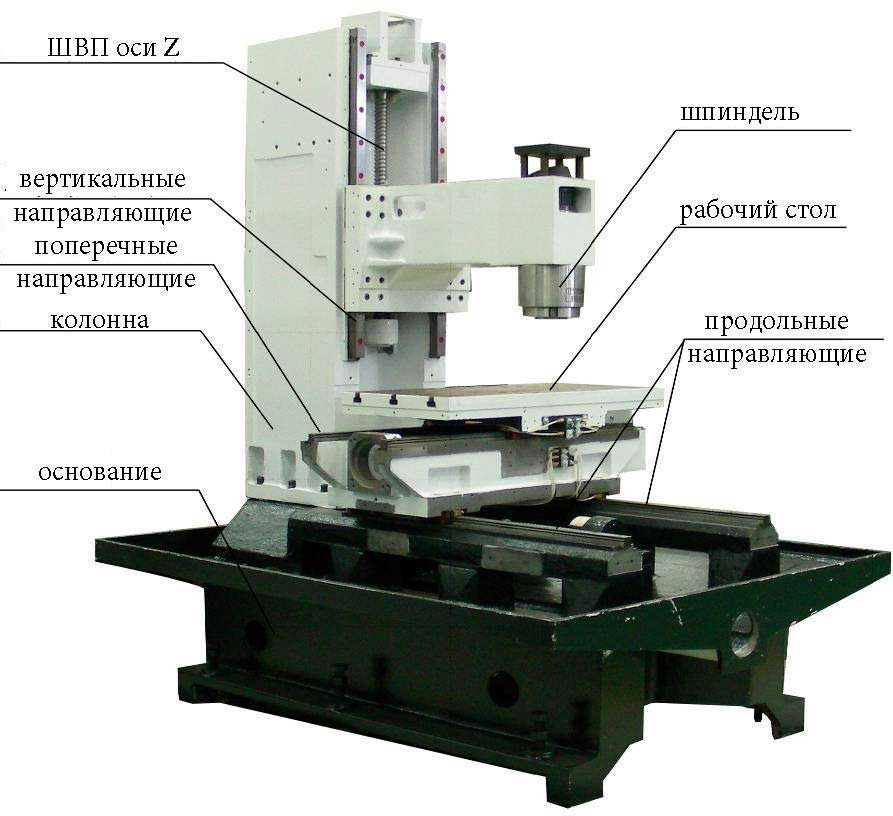

По описанному выше принципу собирается и фрезерный станок из двигателя стиральной машины для работ по дереву фрезером, резцом и стамеской. Он также будет отличным подспорьем в хозяйстве.

За дело, мастера!
