Как сделать ветрогенератор из стиральной машины

В наши дни всеобщей экономии весьма актуальным становится вопрос альтернативных источников энергии. Весьма полезно иметь такой в частном доме. Сделать ветрогенератор из стиральной машины, отслужившей свой срок, вполне по силам домашнему мастеру, и это потребует совсем небольших затрат.

Сделать ветрогенератор своими руками: «за» и «против»

Покупка промышленного ветряка мощностью в пару киловатт обойдется вам в 60 000 — 70 000 рублей. А нужно считать еще и установку.

Собрать его с гораздо меньшими затратами можно самостоятельно. Нужны определенные знания, опыт, исходные материалы и инструменты.

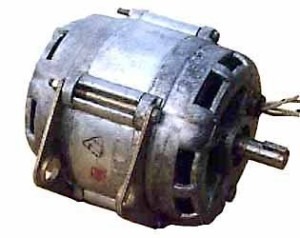

Сделать ветрогенератор можно из двигателя на 1,5 киловатта, например, от старенькой «Вятки».

Такая мощность обеспечит электроэнергией пару комнат и работу компьютера.

Как сделать генератор

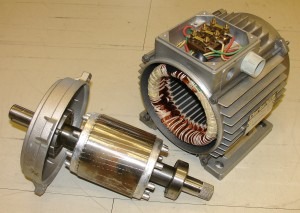

Основой самодельного электрогенератора станет мотор от стиральной машинки.

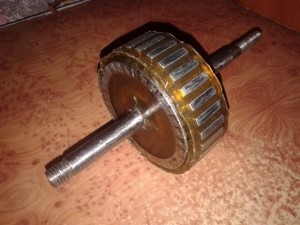

Его необходимо переделать из прямого привода, оснастив ротором с выточенными пазами для магнитов. Для этого на токарном станке отрезаем старый сердечник двигателя на 2 мм. Затем на нем делаем пазы под магниты глубиной 5 мм.

Теперь из жести изготавливаем шаблон для их крепежа. Он должен точно ложиться на сердечник. Делаем на полученной жестяной полоске разметку для этих деталей, располагающихся двумя рядами на одинаковом расстоянии друг от друга.

Неодимовые магниты купите в специализированном магазине или закажите в Интернете. Аккуратно прикрепите их холодной сваркой, суперклеем или эпоксидной смолой на равных промежутках и под одинаковым углом. Пространство между ними заполните размятой до консистенции пластилина холодной сваркой.

На двигателе закрепляем клеем поперек собранную часть. Мелкой наждачной бумагой зашлифовываем.

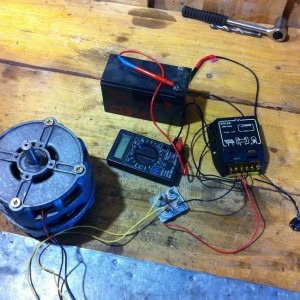

Для тестирования собранного генератора выходы проводов обмотки мотора подсоединяем через выпрямитель и контроллер к мотоциклетному аккумулятору. С помощью электродрели раскручиваем ротор до тысячи оборотов. На контактах накопителя энергии измерительный прибор покажет около 250-270 Вольт напряжения. Если при этом нет залипания магнитов, снижающего мощность, значит, с одной задачей мы справились успешно.

Теперь необходимо сделать остальные составляющие нашей «ветряной мельницы».

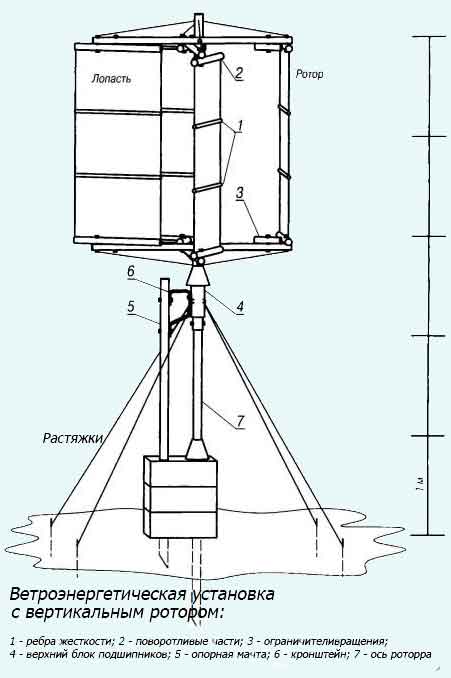

Мачта

Для нее используйте старые трубы диаметром 3-4 см, соединив их между собой до 10-метровой длины. Покрасьте полую внутри конструкцию. Установите ее на столб с помощью креплений из уголка так, чтобы она могла свободно вращаться.

Редуктор

Пошагово разберем процесс изготовления этого узла.

Главную шестерню (5) для него можно взять от привода насоса. По ее окружности привариваются 4 металлические оси (С) из обточенной арматуры. На них запрессовываются подшипники с малыми шестеренками (Б).

Через них от основной шестерни вращение подается на корпус редуктора (7), который свободно крутится на мачте.

Весь узел закройте корпусом от электродвигателя соответствующего размера (11), нарезав по кругу зубцы.

Зубчатка

Для ее лопастей подойдут листы стеклопластика полутораметровой длины. Для придания жесткости склейте шесть полос. Затем соедините зубчатку (9).

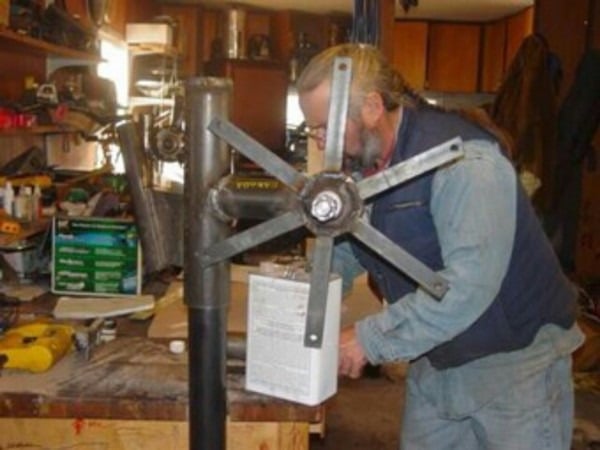

Вал

Его сварите из прутьев арматуры. С одного конца на нем размещается фланец для передачи вращения на генератор. С другого запрессовывается небольшая шестерня (12), принимающая движение от зубчатки.

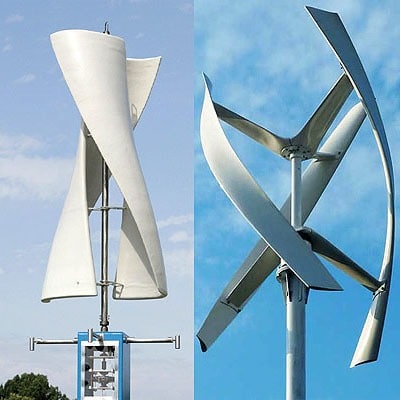

Сборка

Устойчивую опору, на которой крепится вся конструкция, размещайте на возвышенности. Соединяем все узлы и подключаем к ветрогенератору, который размещаем под навесом против осадков. Испытаем работу механизма. Подсоединяем потребители энергии.

Из изложенного выше ясно, что наибольшую сложность представляет собственноручное создание магнитного ротора. Задачу можно упростить, купив готовый. Но это обойдется на 2-3 сотни рублей дороже. Так что решайте сами, как поступить.

Успехов вам, «домашние кулибины»!
